Grafica 3D per i beni culturali · Progetto universitario
Per l’esame di Grafica 3D per i beni culturali ho lavorato a un sito dedicato al Sarcofago Tebanianus, nel Camposanto Monumentale di Pisa. Volevo affiancare all’esplorazione del modello un percorso che aiutasse a osservare le decorazioni e a capire come si distribuiscono sulle sue superfici.
Ho adattato 3DHOP alla grafica e alla struttura del sito. Nella lettura guidata il modello rimane accanto ai testi: scorrendo, l’inquadratura cambia per mostrare la parte descritta. In una seconda modalità si può esplorare liberamente il reperto attraverso un pannello di comandi dedicato.
Prima del racconto e dei comandi, c’è l’oggetto. Questa vista del modello originale permette di soffermarsi sulla struttura del sarcofago e sul ritmo del suo rilievo.
Il bordo superiore modanato e la base delimitano il campo figurato. Le linee orizzontali tengono insieme la composizione, mentre le figure e i festoni sporgono dalla superficie e ne interrompono la regolarità.
I festoni carichi di frutti e foglie disegnano ampie curve sul fronte. Le figure che li sostengono scandiscono la superficie; nei campi tra le curve trovano posto altre scene. Ho usato questa suddivisione per organizzare le tappe della lettura guidata.
La superficie chiara presenta differenze di tono, bordi irregolari e dettagli più o meno leggibili. Il modello conserva queste variazioni: osservarle aiuta a distinguere la forma generale dai particolari del rilievo, senza ridurre il reperto a una sagoma uniforme.
La profondità separa figure, festoni e fondo. I disegni SVG mostrati nello studio isolano invece i contorni. Nel sito ho affiancato questi due modi di osservare lo stesso oggetto: il modello restituisce il volume, il tratto aiuta a seguire una scena.
Ho ripreso in SVG motivi delle decorazioni tombali osservate nel Camposanto. A questi si affiancano i disegni dei rilievi del sarcofago, usati per accompagnare la lettura del modello.
Le due figure si dispongono simmetricamente intorno al motivo centrale. Nel sito il disegno compare come ornamento ai margini della testata.
Il ramo, le foglie e i fiori diventano un elemento lineare: una presenza leggera che richiama le decorazioni del luogo.
Il disegno del campo sinistro isola le figure della scena. Accanto al 3D, il tratto aiuta a riconoscerne i contorni.
Il fondo scuro lascia emergere il reperto; l’oro collega titoli, ornamenti e punti di attenzione sul modello.

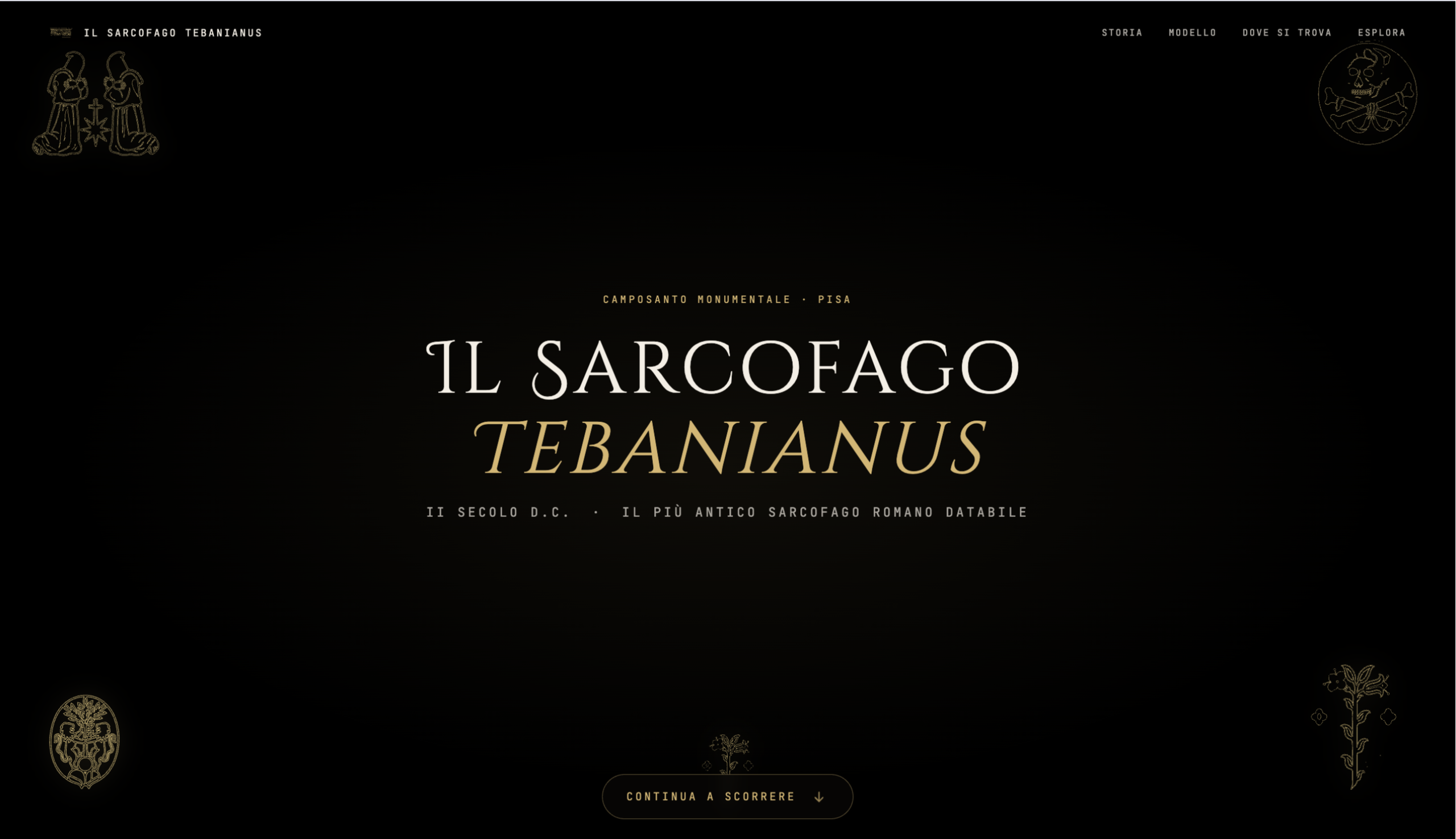

Il Sarcofago Tebanianus
Osservare le forme, leggere i dettagli.

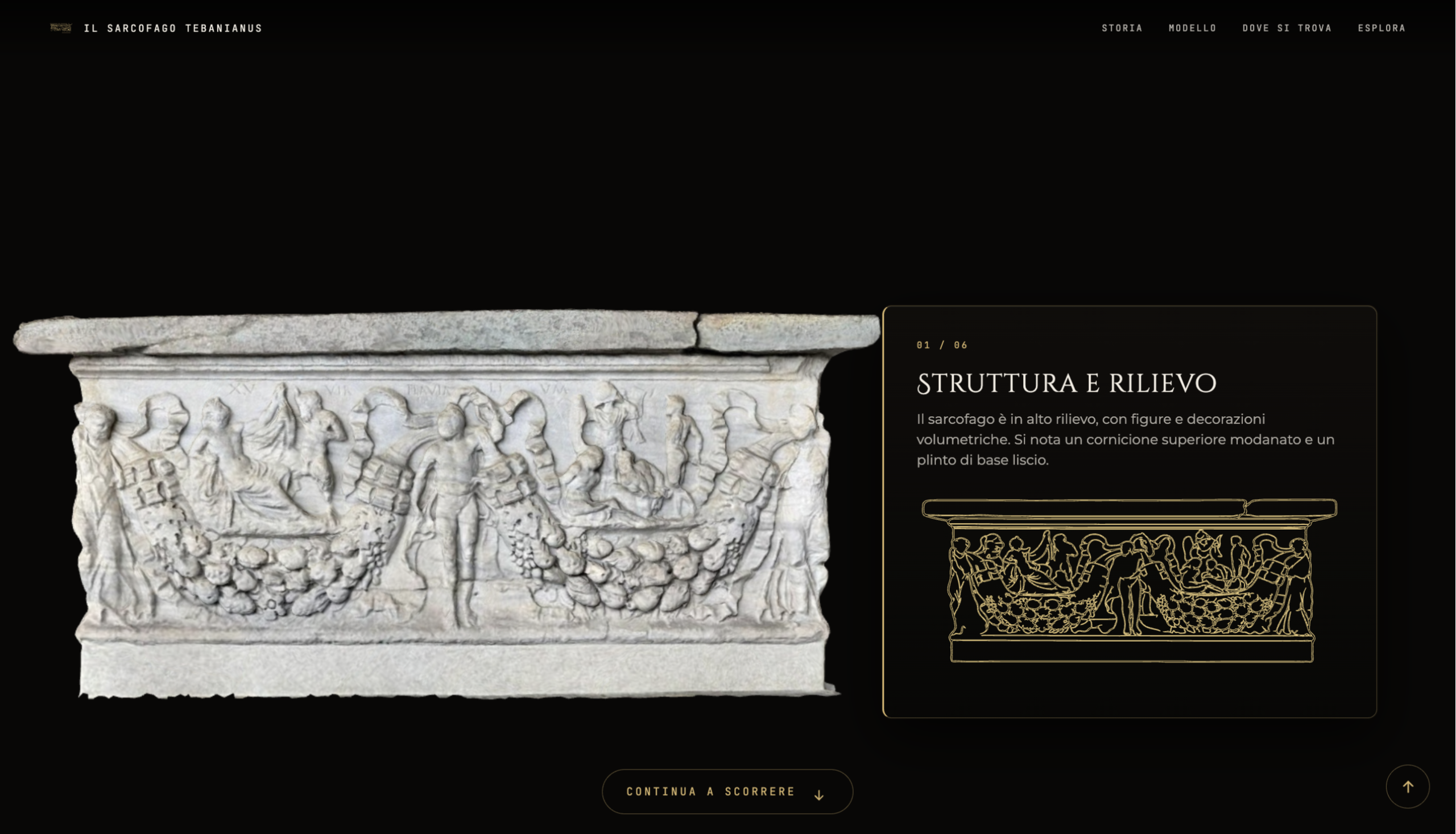

01 / 06 · Struttura e rilievo
Cinzel Decorative per i titoli, Montserrat per la lettura e JetBrains Mono per le etichette: tre registri che distinguono racconto e informazioni più tecniche.
Sono partito dal modello fotogrammetrico esportato da Metashape. In MeshLab ho controllato le componenti isolate e applicato uno smoothing leggero, con una sola iterazione, per attenuare il rumore mantenendo i dettagli scultorei. In Blender ho corretto l’orientamento e applicato le trasformazioni prima dell’esportazione: un riferimento coerente serviva anche a posizionare i punti di attenzione sul modello.
Ho configurato il caricamento del modello NXZ, lo sfondo trasparente e i limiti di rotazione, spostamento e zoom. Ho sostituito la toolbar standard con comandi integrati nella pagina: viste predefinite, illuminazione, misurazione e acquisizione di un’immagine. Il mio lavoro riguarda l’adattamento del visualizzatore e dell’interfaccia.
Lo scrollytelling passa dalla struttura generale ai festoni, ai due campi figurati, al retro e ai lati minori. Quando una scheda entra in lettura, la camera raggiunge l’inquadratura prevista in circa un secondo. Dove presente, un punto dorato evidenzia brevemente il dettaglio, poi scompare e lascia partire il disegno SVG: prima il volume, poi il punto da osservare, infine il contorno.
Gli SVG dei rilievi e gli ornamenti condividono un tratto color oro. L’animazione ne rivela progressivamente i contorni, riprendendo sul piano grafico il gesto di soffermarsi su una parte del reperto.
Dopo il racconto, il pannello di esplorazione lascia usare direttamente il modello. La versione attuale dell’esperienza 3D è pensata per desktop; su mobile il sito originale mostra un avviso dedicato.
Ho riutilizzato lo stesso visualizzatore 3DHOP tra apertura, racconto ed esplorazione libera, spostandolo nelle diverse sezioni della pagina. Durante il racconto rimane accanto alle schede; nella parte libera lascia usare i comandi. Ho adattato anche le frecce di spostamento alla vista del modello, così che i controlli restino coerenti quando si passa dal fronte al retro.

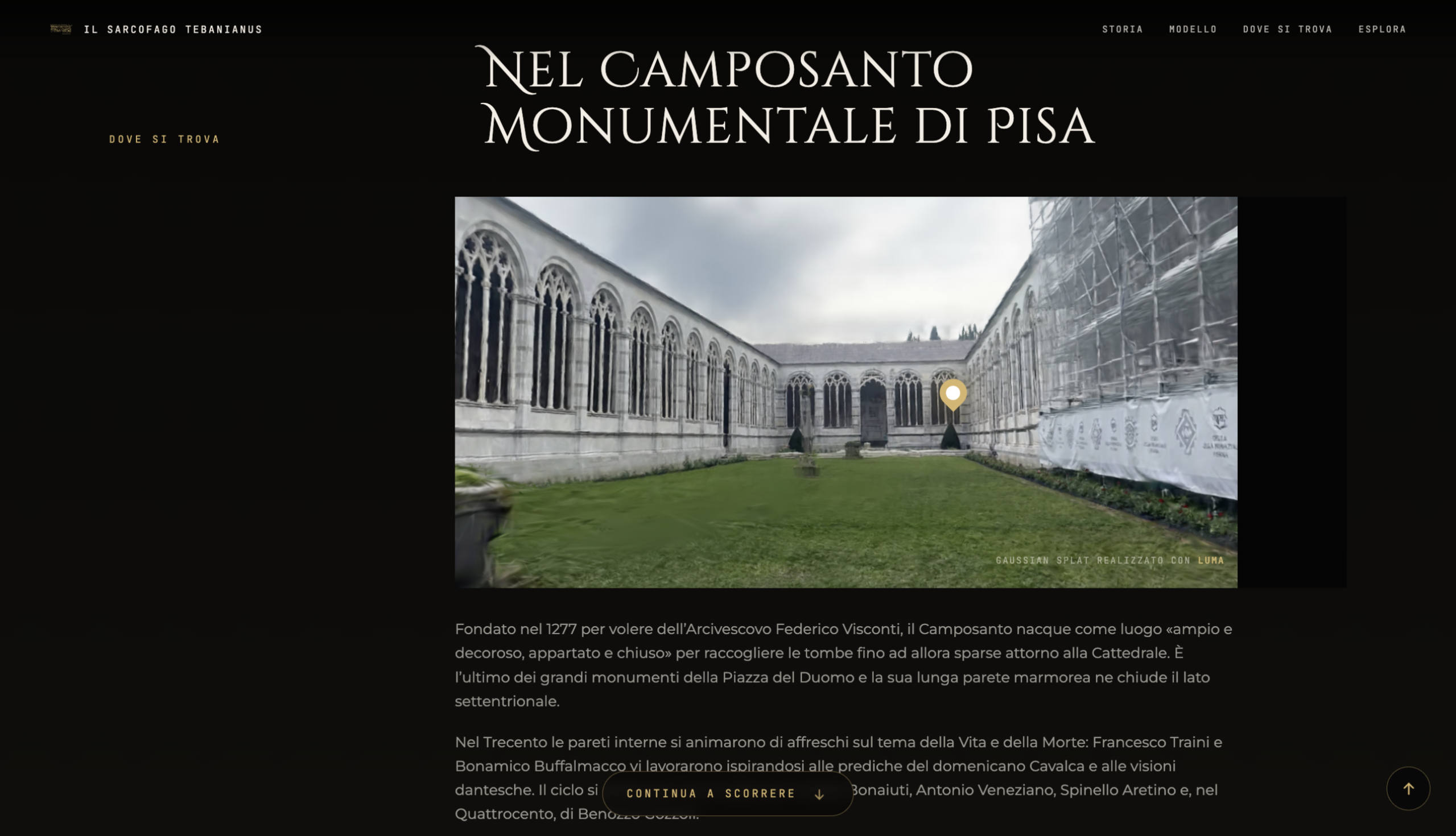

Al modello del sarcofago ho affiancato una vista del Camposanto in Gaussian Splatting, integrata con Luma e Three.js in un visualizzatore separato. Arrivando alla sezione dedicata al luogo, una panoramica conduce verso la collocazione del reperto; al termine compare il riferimento dorato sulla mappa. Il passaggio collega l’osservazione dell’oggetto allo spazio che lo ospita.
Questo progetto mi ha fatto lavorare sul rapporto tra contenuto culturale e strumenti web: preparare il modello, scegliere cosa mostrare, guidare lo sguardo e usare il disegno per sostenere la lettura. La vista dell’ambiente completa il percorso, riportando il reperto nel Camposanto.
